紅外熱像儀 |
|
| 型 號：Fluke Ti32 |
| 品 牌：美國FLUKE |
| 技術指標：溫度測量范圍（-10 °C以下未經校準）-20℃～+600℃ |
 |
遵義紅外熱像儀-Fluke Ti32-美國FLUKE
Fluke 對儀器品質的追求永無止境，，熱成像產品家族又添新成員 Ti32。 Fluke Ti32 在 Ti25 和 Ti10 的設計中增加了功能強大的 320x240 傳感器，實現了最高的工業級、高性能熱像儀。圖像逼真、細膩，并結合 IR Fusion® 專利技術，定會讓您印象深刻
優異的圖像質量
-
借助
320x240 傳感器能夠快速找到問題，，從而形成清晰的圖像。
-
通過業界領先的熱靈敏度（NETD）甚至能夠識別微小的溫度差異（表示存在問題）。
-
通過福祿克 IR-Fusion® 紅外可見光融合專利技術實現可見光圖像和紅外圖像自動對準（視差校準）
-
長焦鏡頭和廣角鏡頭擴展了熱像儀用途，并可滿足特殊應用需求。 （現場安裝方便）
易于使用
-
可隨時隨地更換電池，完全不受工作地點限制。
-
直觀的三按鈕式菜單使用方便 – 只需用拇指按動即可瀏覽
-
無需攜帶筆和紙—通過語音即可記錄檢測結果。 每幅圖像均可配備語音注釋。 語音注釋與相應的圖像一起存儲，便于以后查閱。
-
單指連續調焦、發射率修正、背景溫度補償、發射校正功能提高了測量精度。
-
可調背帶，便于左手或右手使用。
-
配備齊全。
結構堅固
-
經過優化，適合富有挑戰性的工作環境下的現場應用。
-
經測試可承受 2 米（6.5
英尺）墜落，您無需再擔心不慎摔落儀器而導致?lián)p壞。
-
防塵、防水，經測試防護等級為 IP54。
-
美國生產制造。
|
詳細技術指標
|
|
溫度
|
溫度測量范圍（-10 °C以下未經校準）-20℃～+600℃
準確度 ± 2℃或者2 %，取大值
發射率修正 是
背景溫度補償 是
傳輸校正 是
|
|
成像性能
|
圖像捕捉頻率 9 Hz刷新率或60 Hz刷新率，取決于型號
探測器類型 320 x 240焦平面陣列，非制冷微測輻射熱計
熱靈敏度（NETD）≤ 0.045℃，（30℃目標溫度時）（45 mK）
光譜帶 7.5μm～14μm（長波）
可見光照相機 200萬像素
最小焦距 46 cm（約18 in）
標準紅外鏡頭類型 視場角：23 ° x 17 °
空間分辨率（IFOV）：1.25 mRad
最小焦距：15 cm（約6 in）
長焦紅外鏡頭類型 視場角：11.5 ° x 8.7 °
空間分辨率（IFOV）：0.63 mRad
最小焦距：45 cm（約18 in）
廣角紅外鏡頭類型 視場角：46 ° x 34 °
空間分辨率（IFOV）：2.50 mRad
最小焦距：7.5 cm（約3 in）
聚焦 SmartFocus：?jiǎn)沃高B續調焦（手動）
|
|
圖像演示
|
調色板 標準：鐵紅、藍紅、高對比度、琥珀、琥珀反轉、熱金屬、灰度、灰度反轉
超對比度™：超鐵紅、超藍紅、超高對比度、超琥珀、超反轉琥珀、超熱金屬、超灰度、超反轉灰度
強度和跨距 平滑水平和跨度自動調節和手動調節
手動/自動模式快速切換 是
手動模式快速自動重調 是
最小跨距（手動模式） 2.5 °C (4.5 °F)
最小跨距（自動模式） 5 °C (9 °F)
|
|
IR-Fusion®信息
|
紅外-可見光融合 是
畫中畫(PIP) LCD中心位置三級屏幕紅外混合顯示
全紅外 LCD中心位置三級屏幕紅外混合顯示
顏色報警（溫度報警） 高溫報警（用戶可選）
語音注釋 每幅圖像最長為60秒；可回放
|
|
圖像捕捉和數據存儲
|
對于Ti32，用戶可在保存捕捉的圖像前調整調色板、混合比例、水平、跨度、IR-Fusion®模式、發射率、背景溫度補償、發射校正。
圖像捕捉、分析、保存功能 單手操作，圖像捕捉、分析和保存功能
存儲介質 SD存儲卡（2 GB存儲卡至少可存儲1200幅全輻射測量(.is2)紅外和關聯的可視圖像，每幅圖像至少可提供60秒語音注釋，也可存儲3000幅基本位圖(.bmp)圖像或3000幅jpeg (.jpeg)格式圖像；可通過配備的多種格式USB讀卡器轉至PC。
所支持的文件格式 非輻射測量(.bmp)或(.jpeg)或全輻射測量(.is2)
非輻射測量(.bmp和.jpeg)文件無需使用分析軟件
使用SmartView™軟件導出的文件格式PEG、JPG、JPE、JFIF、BMP、GIF、DIB、PNG、TIF和TIFF
存儲分析 縮略圖導航和檢查選擇
|
|
語音評論（錄音）
|
是
|
|
通用技術指標
|
|
工作溫度
|
-10℃～+50℃(14℉～122℉)
|
|
存放溫度
|
-20℃～+50℃(-4℉～122℉)，無電池時
|
|
相對濕度
|
10 %～95 %，無冷凝
|
|
顯示
|
9.1 cm（3.7 in）對角橫向彩色VGA（640 x 480）LCD，配備背光燈和透明防護蓋
|
|
控制和調節
|
用戶可選擇溫度單位（°C/°F）
語言選擇
時間/日期集
發射率選擇
背景溫度補償
發射校正
用戶可選擇圖像中的“熱點、“冷點和“中心點（SmartView®軟件中的其他定制標線和形狀）
高溫報警
用戶可選擇背光：“最大亮度或“自動
信息顯示優先
|
|
軟件
|
包括SmartView®完整分析和報告軟件
|
|
電池
|
兩個智能型可充電鋰離子電池，配備5節LED顯示屏顯示充電水平
|
|
電池壽命
|
每個電池組可連續使用4個小時以上（假定LCD亮度為50％）
|
|
電池充電時間
|
2.5小時
|
|
電池使用交流充電
|
雙充電底座交流電池充電器（110 – 220 Vac,
50/60 Hz）（配備），也可在成像儀上進行充電。配備交流電源適配器�？闪砼�12V汽車充電適配器。
|
|
交流電操作
|
可利用交流電源工作（110 – 220 Vac,
50/60 Hz），配備交流電源適配器。
|
|
節
|
5分鐘內沒有操作時將進入睡眠模式，30分鐘內沒有操作時將自動斷電
|
|
安全標準
|
IEC 61010-1：無類型，污染等級2
|
|
電磁兼容性
|
滿足EN61326-1:2006的全部相關標準
|
|
C Tick
|
IEC/EN 61326-1
|
|
US FCC
|
CFR 47, Part 15 Class B
|
|
振動
|
0.03 g2/Hz (3.8 grms), IEC 68-2-6
|
|
撞擊
|
25 g, IEC 68-2-29
|
|
掉落
|
配備標準鏡頭時為2米（6.5英尺）
|
|
尺寸（高x寬x長）
|
27.7 cm x 12.2 cm x 17.0 cm (27.69 cm x 12.19 cm x 17.02 cm)
|
|
重量（含電池）
|
1.05 kg (2.3 lb)
|
|
殼體防護等級
|
IP54（防塵、防水）
|
|
保修
|
2年（標準）
|
|
建議校準周期
|
2年（假定正常操作和正常老化）
|
|
支持的語言
|
捷克語、英語、芬蘭語、法語、德語、意大利語、日本語、韓語、波蘭語、葡萄牙語、俄語、簡體漢語、西班牙語、瑞典語、繁體漢語、土耳其語
|
|

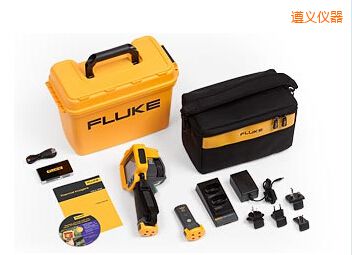

型號名稱
|
描述
|
|
FLK-Ti32 60 Hz
|
工業-商用熱像儀，60 Hz包括:
-
帶標準紅外鏡頭的熱像儀
-
交流電源和電池充電器（包括主要適配器）
-
兩個耐用、精致的鋰電池
-
SD存儲卡
-
多種格式的USB讀卡器，可將圖像下載到PC
-
SmartView®軟件，，終生免費享受軟件升級
-
硬質耐用的工具箱
-
軟質攜帶工具包
-
可調背帶
-
紙質用戶手冊
-
保修登記卡
-
交互培訓DVD
|
|
|
Thermal Imaging Accessories
|
|
長焦紅外鏡頭
|
長焦紅外鏡頭
|
|
廣角紅外鏡頭
|
廣角紅外鏡頭
|
|
三腳架安裝底座
|
Tripod Mounting Base
|
|
紅外熱像儀原理介紹
|
熱成像原理介紹手冊
|
|
熱成像儀遮光板
|
Visor for Ti32, Ti29, Ti27, Ti25, Ti10, Ti9, TiR32, TiR29, TiR27, TiR1,
TiR, TiRx and TiS
|
|
